Консольный стеллаж для металлопроката
Выдвижная консольная система для хранения длинномерного металлопроката — труб, профильного и сортового проката, алюминиевого профиля длиной 6–12 м — специально для заводов-изготовителей лифтов. Держит направляющие лифта, длинные профили каркаса кабины и дверной рамы рассортированными по сечению и длине и всегда под рукой на участке механообработки и сборки. Зубчато-реечная передача позволяет одному оператору вручную выдвинуть консоль на 100% одним движением рукояти, открывая прямой вертикальный доступ мостовым краном к любому ярусу. Вилочный погрузчик и широкие проходы не требуются.
Запросить расчётКлючевые преимущества

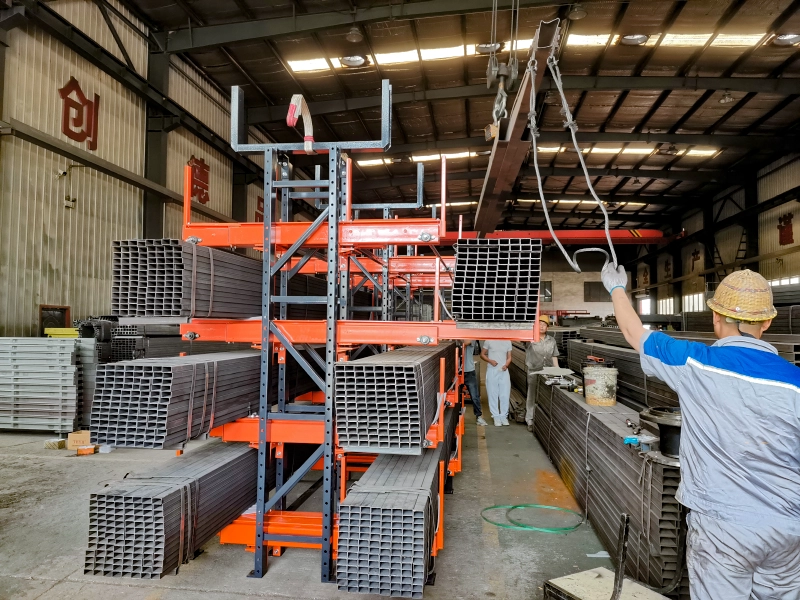

Каждая консоль выдвигается на полный вылет, полностью открывая верхний доступ к материалу. Мостовой кран с вакуумным захватом или нейлоновым стропом забирает нужную позицию строго вертикально — без бокового волочения и царапин на поверхности.
Составная стойка и болтовые соединения Knock-down позволяют разобрать систему в плоский пакет под стандартный 40-футовый контейнер (дверной проём 2,34 м). На 40% больше единиц в одном контейнере по сравнению с цельносварными аналогами — реальная экономия на морской доставке.
Отказ от вилочного погрузчика сокращает рабочий проход с 4–6 м до 1–1,5 м — плотность хранения удваивается. Выбор любого яруса одной рукой за 2 минуты вместо 15–20 минут «переборки» верхних слоёв при напольном хранении.

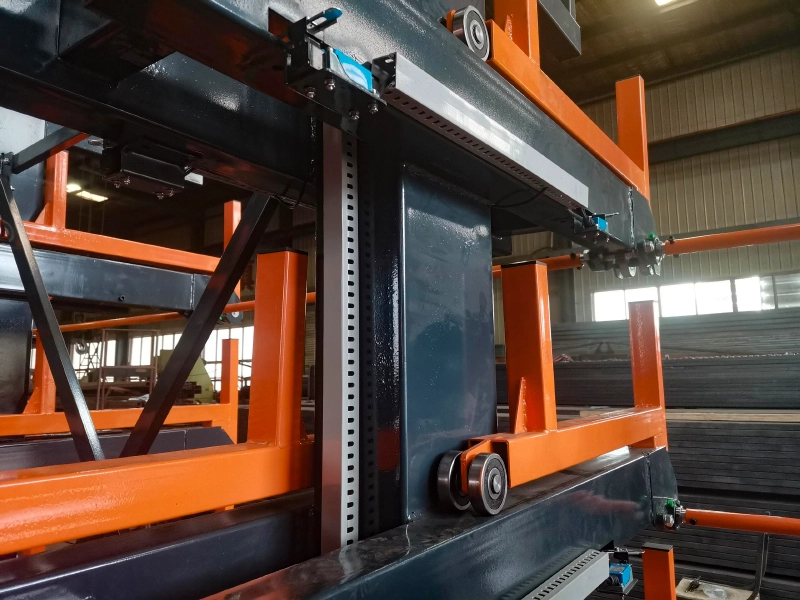

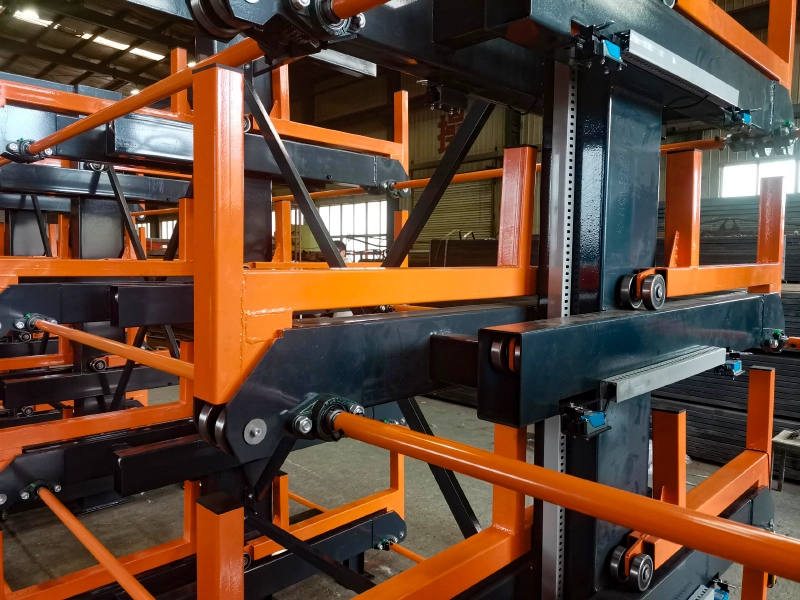

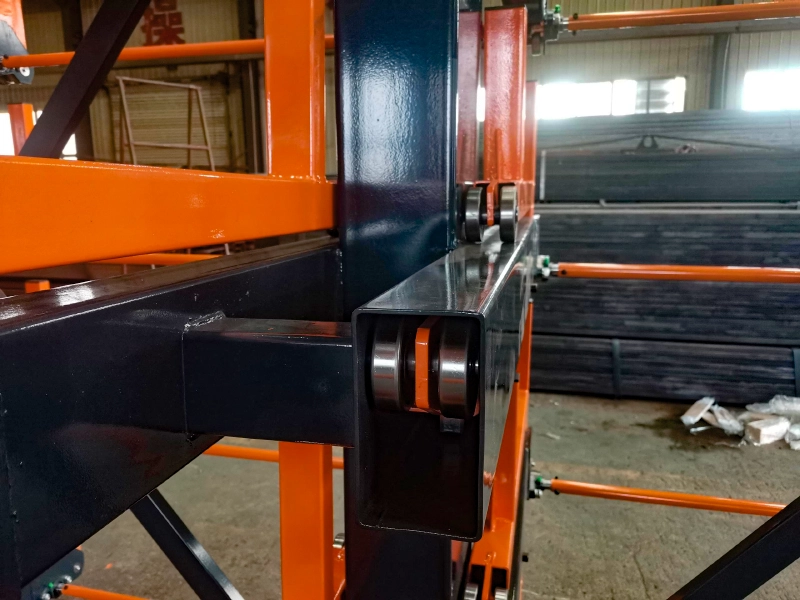

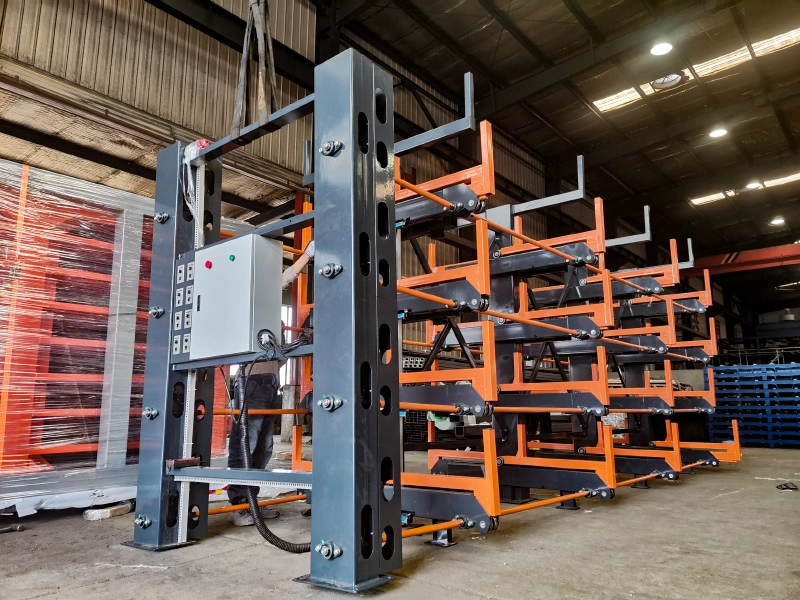

Фотогалерея продукта
Технические характеристики
| Параметр | Значение |
|---|---|
| Категория | Racks |
| Тип конструкции | Выдвижной консольный стеллаж для длинномерного проката (зубчато-реечная передача) |
| Длина хранимого материала | 6–12 м (трубы, профильный прокат, сортовой прокат, алюминиевый профиль) |
| Нагрузка на консоль | до 3000 кг (запас прочности 1,25× от заявленной) |
| Момент пуска (ручное управление) | 15–25 Н·м — одноручное управление одним оператором |
| Вылет консоли | 100% — полное выдвижение для вертикального доступа мостовым краном |
| Сечение стойки | 250×150×4 мм, прямоугольная труба (Q235B) |
| Основной материал | Конструкционная сталь Q235B |
| Тип передачи | Зубчато-реечная с конической шестернёй и синхронизирующим валом |
| Цветовое исполнение | RAL 7016 (антрацит — стойки) / RAL 2008 (оранжевый — консоли) |
| Безопасность | Ограничительные ролики, предохранительные штифты, защита от схода с рельсов, OSHA 1910.176(b) |
| Доп. защита поверхности | UHMW-полиэтиленовые вкладыши в консоли (опция) — нулевой контакт с материалом |
| Совместимое подъёмное оборудование | Мостовой кран / кран-балка + вакуумный захват или нейлоновый строп (обязательно над стеллажом) |
| Требования к полу | Ровное бетонное или эпоксидное покрытие с несущей способностью под полную нагрузку |
| Срок производства | 6–8 недель |
| Упаковка и монтаж | Полностью разборная Knock-down под морской контейнер; сборка на месте 3 человека за 1 день, без сварки |
Часто задаваемые вопросы
Чем выдвижная консоль лучше фиксированной?
Фиксированная консоль требует вилочного погрузчика с боковым заходом — рабочий проход 4–6 м. Выдвижная консоль полностью выходит в проход, после чего мостовой кран забирает материал вертикально. Проход сокращается до 1–1,5 м, плотность хранения удваивается, а риск царапин от вил погрузчика исчезает полностью.
Не тяжело ли вручную выдвигать 3-тонную консоль?
Нет. Зубчато-реечная передача с редуктором удерживает пусковой момент в диапазоне 15–25 Н·м — это сопоставимо с усилием открытия тяжёлой промышленной двери. Оператор одной рукой плавно вытягивает гружёную консоль на полный вылет, без гидравлики и электропривода.
Подойдёт ли для нержавеющих труб без царапин?
Да. Поверхность материала не контактирует с вилами погрузчика — только вертикальный подъём нейлоновым стропом или вакуумным захватом. Опциональные UHMW-полиэтиленовые вкладыши в консоли исключают царапины даже на зеркальной нержавейке и анодированном алюминиевом профиле. Решение соответствует требованиям к нулевому контакту для аэрокосмических и фарм-материалов.

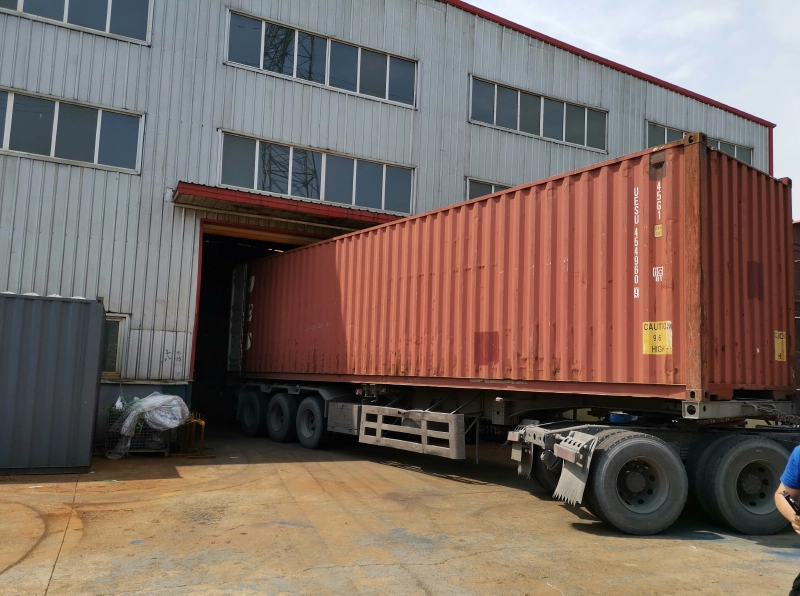

Как с морской доставкой за рубеж?
Разборная Knock-down конструкция упаковывается в плоский пакет под стандартный 40-футовый контейнер (дверной проём 2,34 м). По сравнению с цельносварными консольными стеллажами той же грузоподъёмности в один контейнер помещается на 40% больше единиц — это даёт существенную экономию на морской доставке при трансокеанских поставках. Сборка на месте — 3 человека за 1 день, без сварки, по болтовым соединениям и инструкции.
