Автоматический склад листового металла

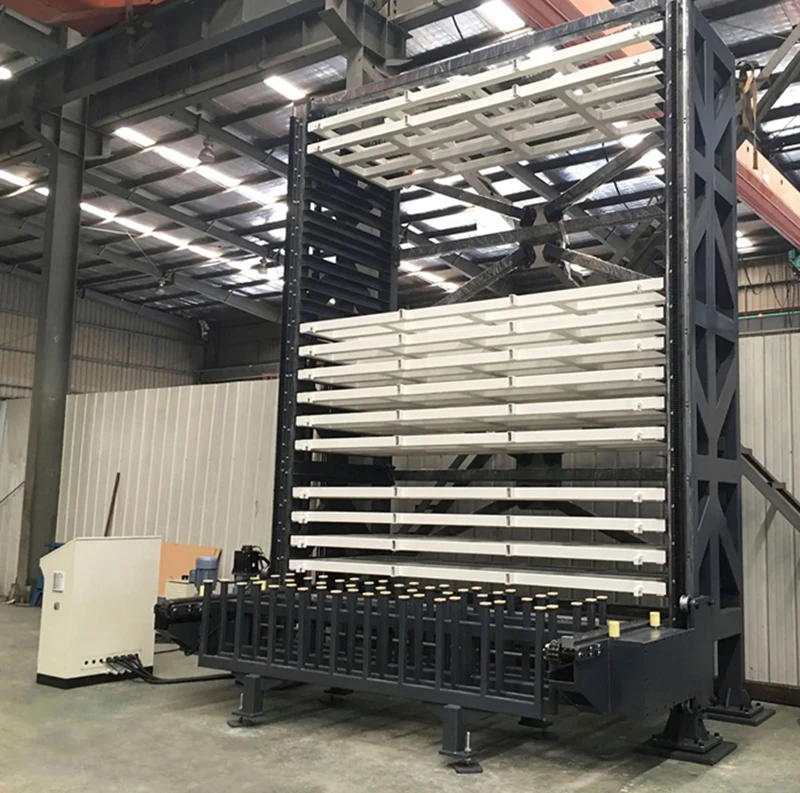

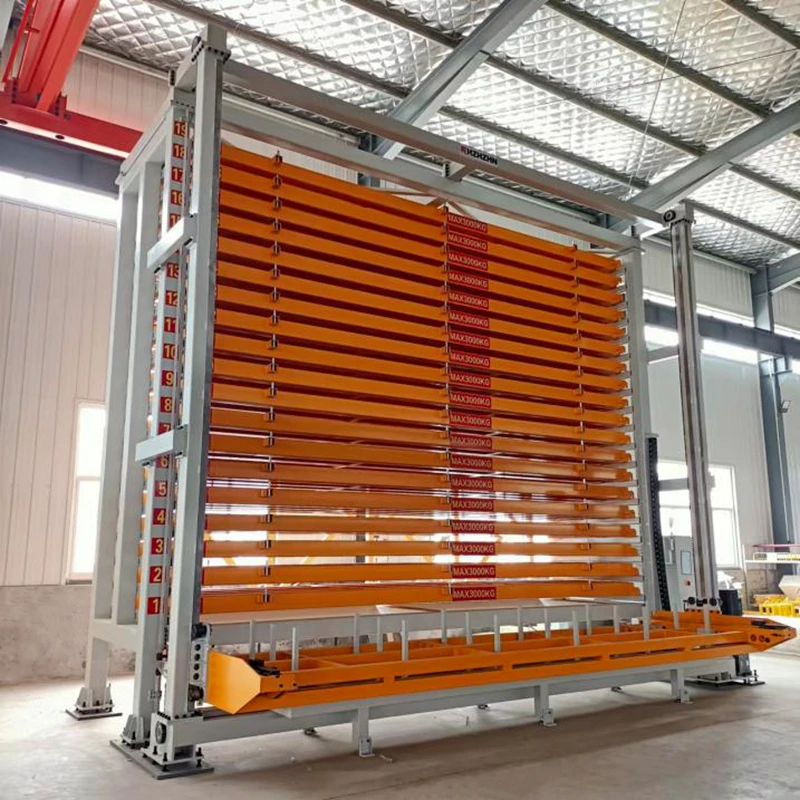

Однобашенный автоматизированный склад (вертикальный стеллаж-башня) для листового металла: 11 ярусов, хранение листа 2500×1250 мм, нагрузка до 3 тонн на ярус. Сервопривод, сенсорная панель управления и числовое программное управление обеспечивают полностью автоматический приём и выдачу листа без оператора в рабочей зоне.
Ключевые преимущества
11 ярусов на одной башне — хранение большого объёма листа на минимальной площади цеха при высоте здания от 5,9 м.
Сервопривод + ЧПУ Omron + сенсорная панель: режим обучения (teach-in), самодиагностика, аварийная защита. Скорость подачи 5–10 м/мин, точное позиционирование по слою.
Двухсторонняя рама с треугольными раскосами; марганцевая сталь, сварка с вибрационным снятием напряжений и обработка на крупном портальном станке. Спереди установлены защитные ограждения и предохранительные штанги.

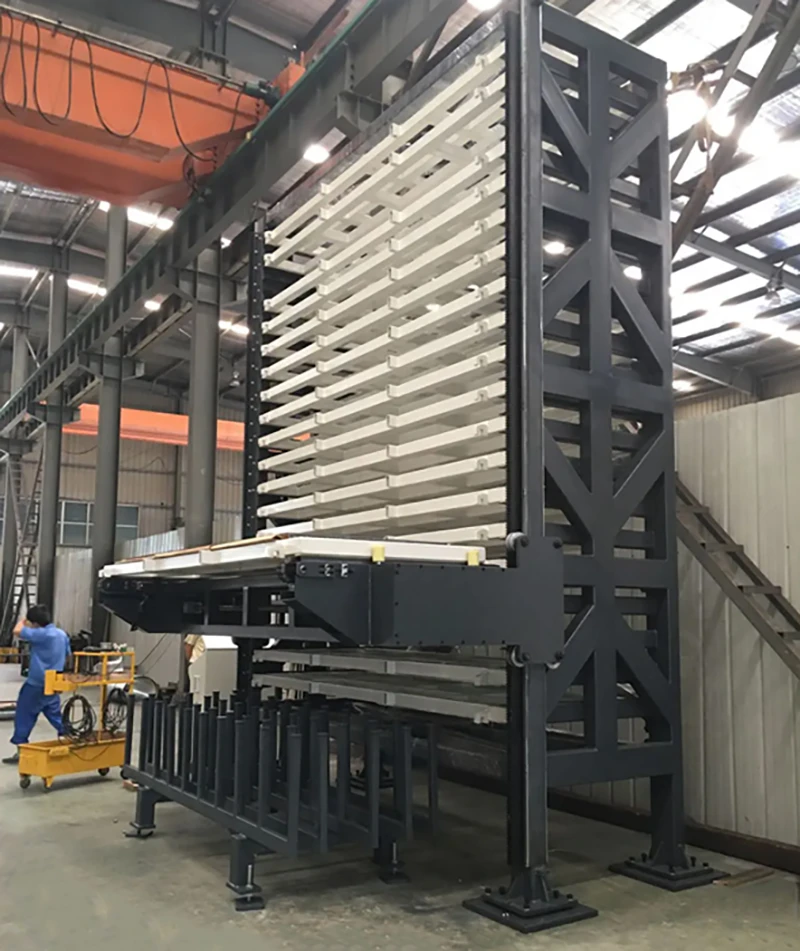

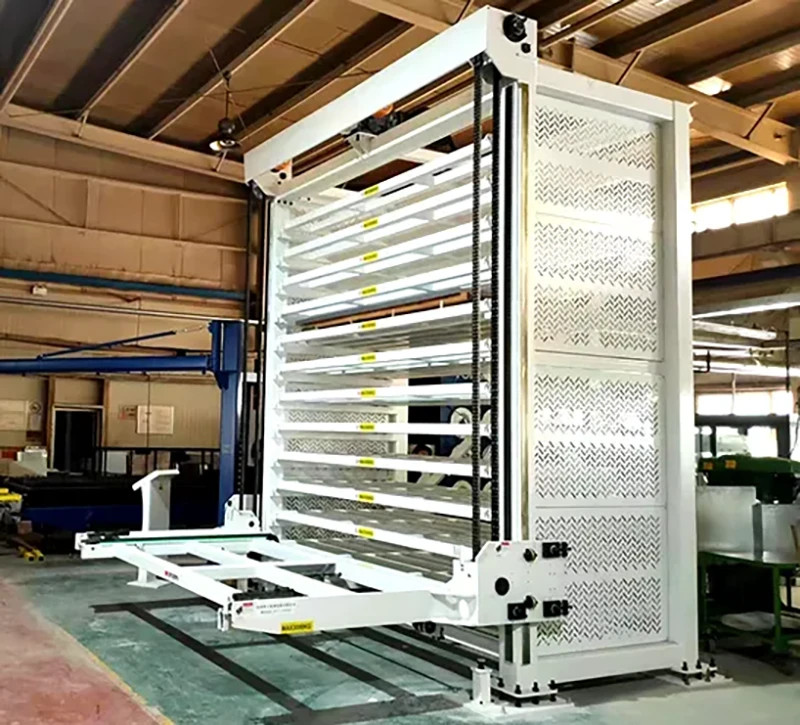

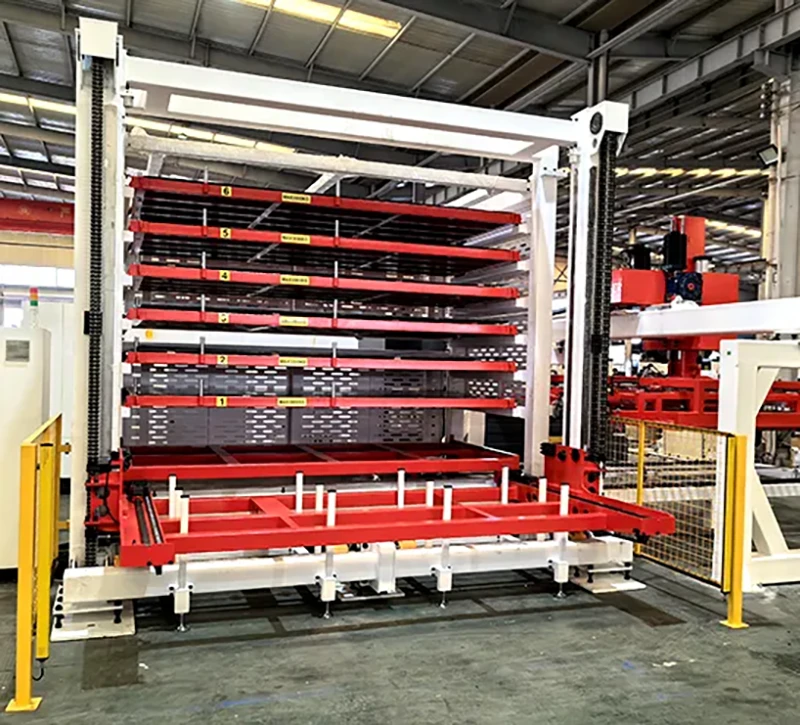

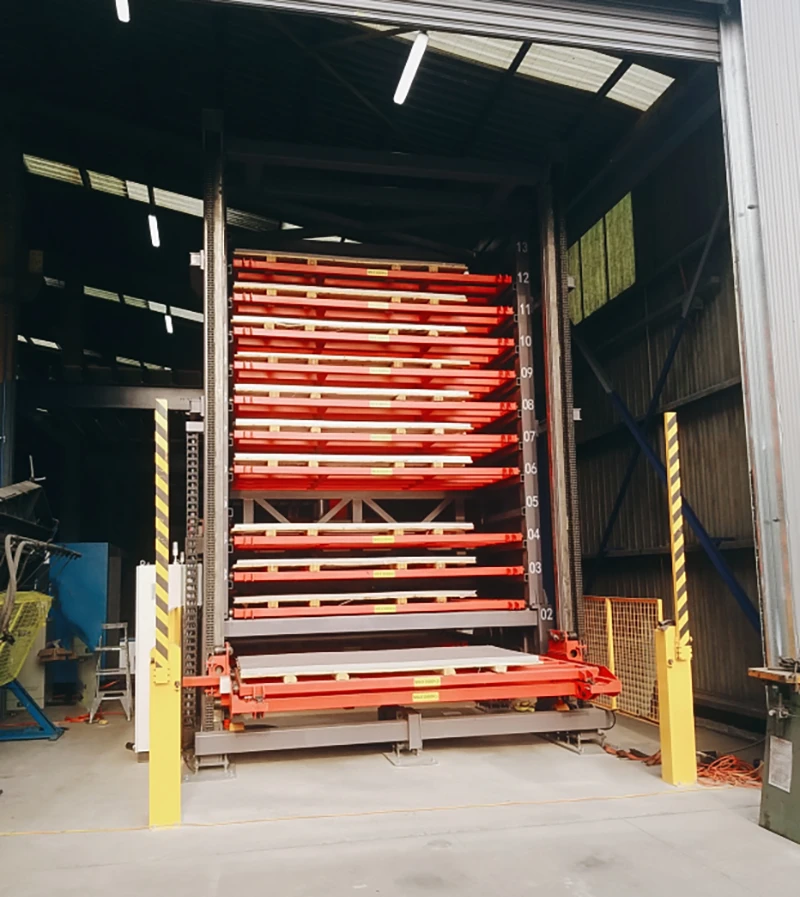

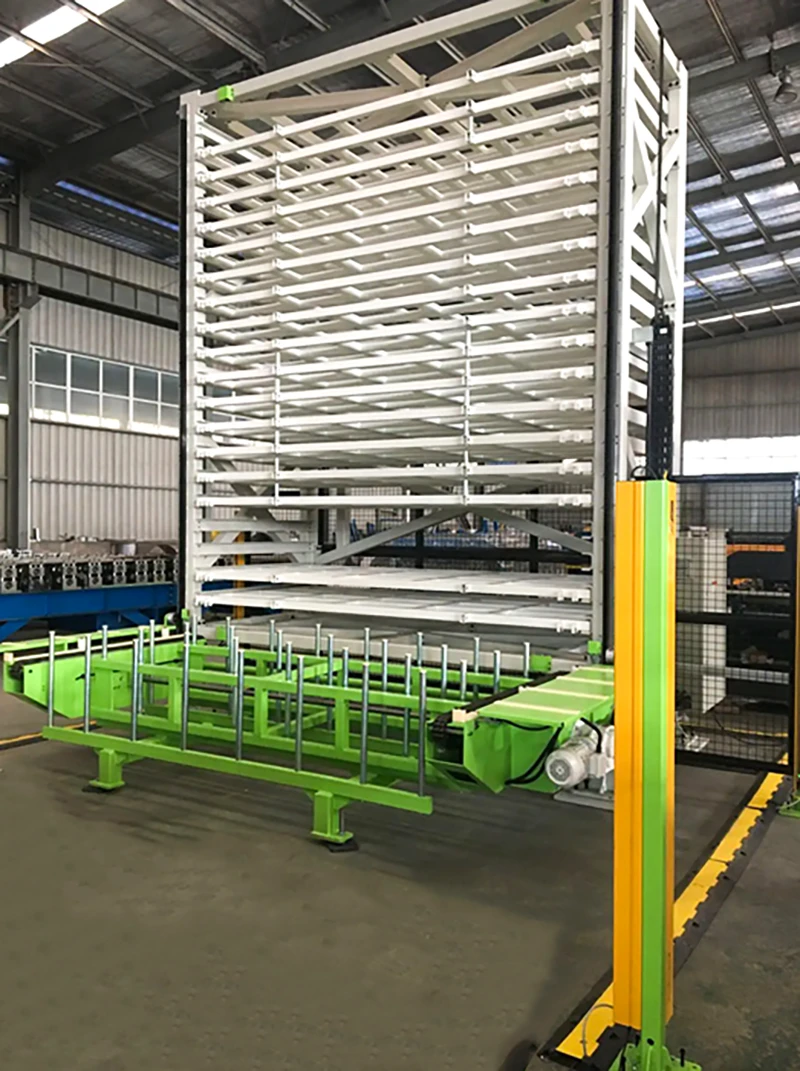

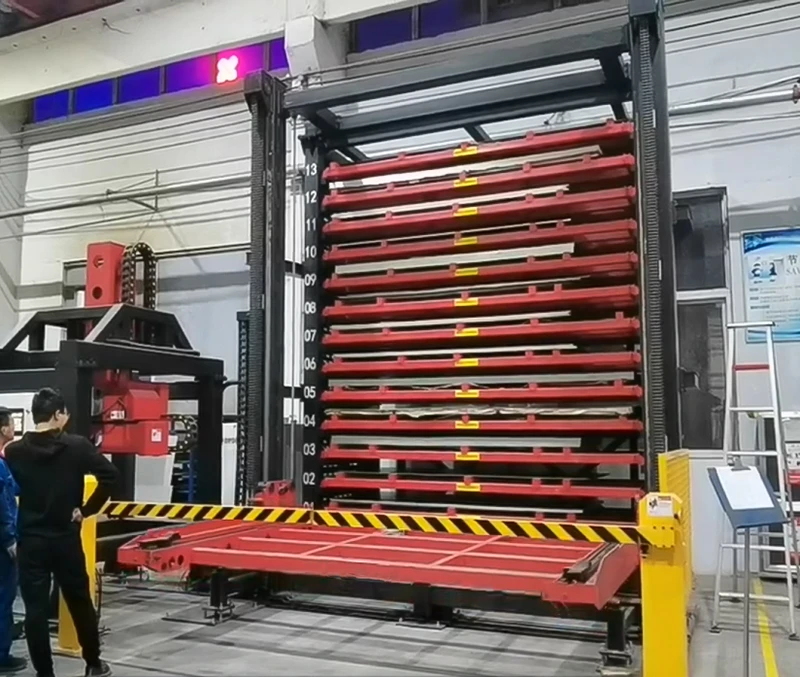

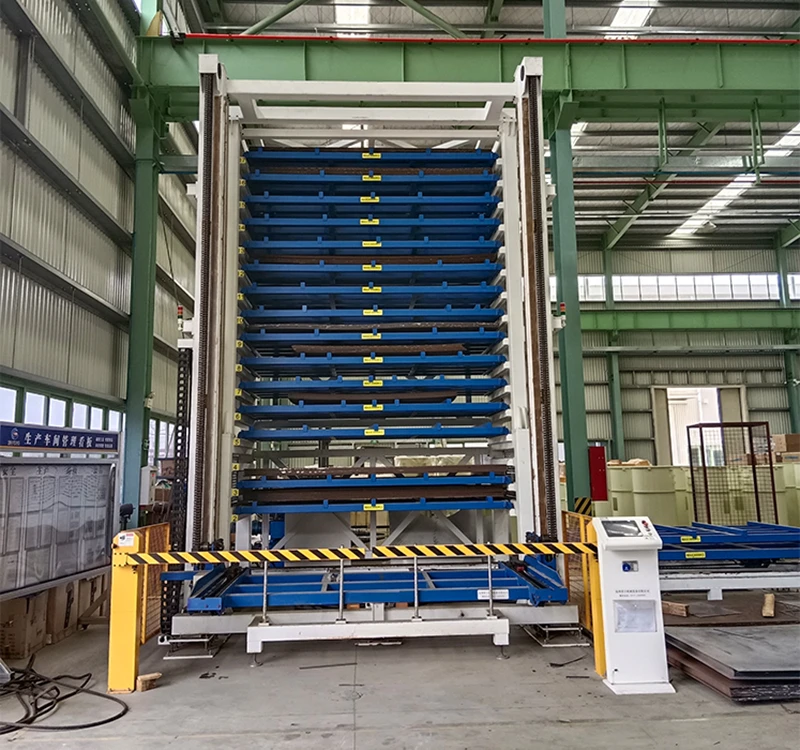

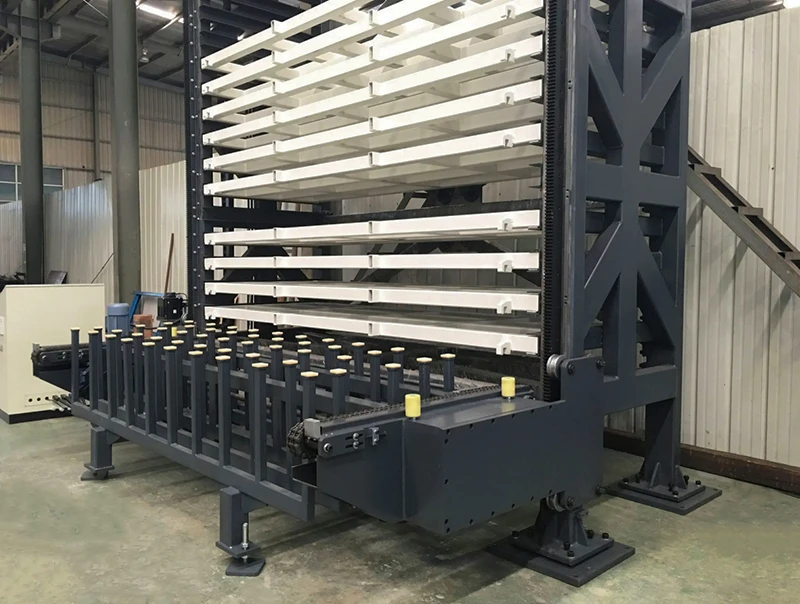

Фотогалерея продукта
Технические характеристики
| Параметр | Значение |
|---|---|
| Категория | Racks |
| Тип конструкции | Однобашенный автоматизированный вертикальный склад |
| Количество ярусов | 11 |
| Размер хранимого листа | 2500×1250 мм (стандартный лист) |
| Нагрузка на ярус | до 3000 кг |
| Общая высота оборудования | 5025 мм (при высоте здания ≥ 5,9 м, резерв 875 мм для монтажа и обслуживания) |
| Привод | Сервопривод через редуктор (подъём/выдача тележки) |
| Скорость перемещения | 5–10 м/мин, регулируемая |
| Система управления | ЧПУ Omron + сенсорная панель; программирование в режиме обучения (teach-in) |
| Безопасность | Самодиагностика, аварийная сигнализация и защита; защитные ограждения и предохранительные штанги спереди |
| Основной каркас | Двухсторонняя рама с треугольными раскосами; марганцевая сталь, сварка с вибрационным снятием напряжений, обработка на крупном портальном фрезерном станке |
| Электропитание | 380 В, 60 А, 5-жильный кабель сечением 10 мм² |
| Гарантия | 12 месяцев с даты приёмки; пожизненная техническая поддержка (7×24) |
| Срок производства | 60–90 дней |
Часто задаваемые вопросы
Какие требования к высоте здания и фундаменту?
Минимальная высота потолка 5,9 м: при общей высоте оборудования 5025 мм сверху резервируется 875 мм для монтажа и обслуживания. Пол должен быть ровным бетонным, способным воспринимать статическую и динамическую нагрузку полностью загруженного склада; проект фундамента предоставляется на этапе КП.
Нужен ли отдельный оператор?
Нет. Склад работает в автоматическом режиме под управлением ЧПУ Omron. Оператор вызывает нужный ярус на сенсорной панели, остальное выполняет сервопривод. Режим обучения (teach-in) позволяет гибко настраивать точки позиционирования без программирования.
Можно ли интегрировать с лазерным раскроечным станком?
Да. Конструкция спроектирована под сопряжение с лазерными резаками и автоматической подачей листа. Стандартная конфигурация не требует отдельного захвата одного листа — автоматизация ограничена приёмом/выдачей слоя; интеграция с системой реза обсуждается индивидуально.
Что входит в гарантию и обслуживание?
Гарантия 12 месяцев с даты приёмки: бесплатный ремонт или замена комплектующих при заводском дефекте (без стоимости доставки). Расходные материалы (датчики, кнопки) и повреждения по вине пользователя — за отдельную плату. После гарантии — пожизненная поддержка 7×24 с оплатой только запчастей и командировочных.
