Стеллаж вертикального хранения толстолистового металла
Усиленная выдвижная ящичная система для вертикального хранения толстолистового металла (от 10 мм). Каждый ящик — независимая ячейка с нагрузкой до 2000 кг, оснащённая V-образными стальными роликами по угловым направляющим для тяжёлого режима. 100% прямой доступ к любому листу без перемещения остальных, защита поверхности и нулевой жёсткий контакт.
Ключевые преимущества
Тяжёлый H-образный каркас, прямоугольные трубы и раскосы с талрепами. Нагрузка на ящик до 2000 кг — для толстолистового проката от 10 мм, бронестали и спецсплавов.
Для тяжёлого режима применяются V-образные стальные ролики, движущиеся по угловым направляющим — это обеспечивает плавное выдвижение гружёного ящика даже на неровных полах и при максимальной нагрузке.
Каждый ящик выдвигается отдельно — прямой доступ к любому листу за минуты. Резиновые вкладыши и нулевой жёсткий контакт исключают царапины и деформацию даже на высокоценных толстых листах.

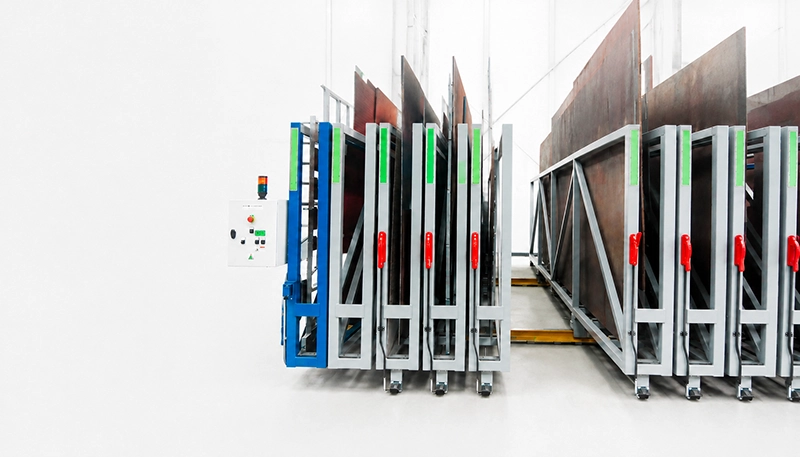

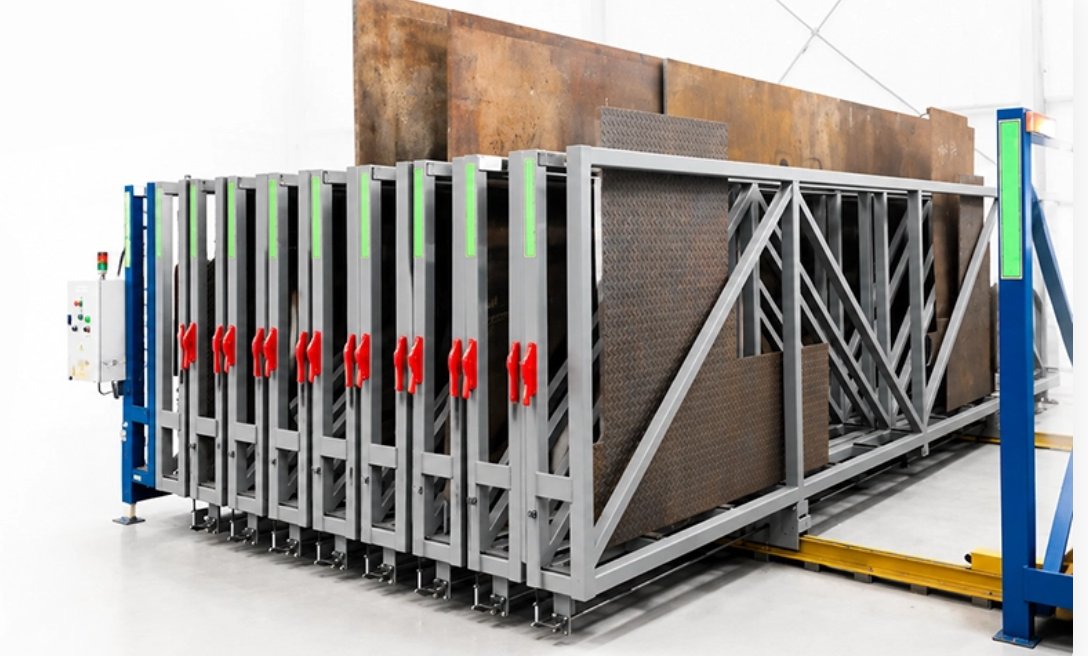

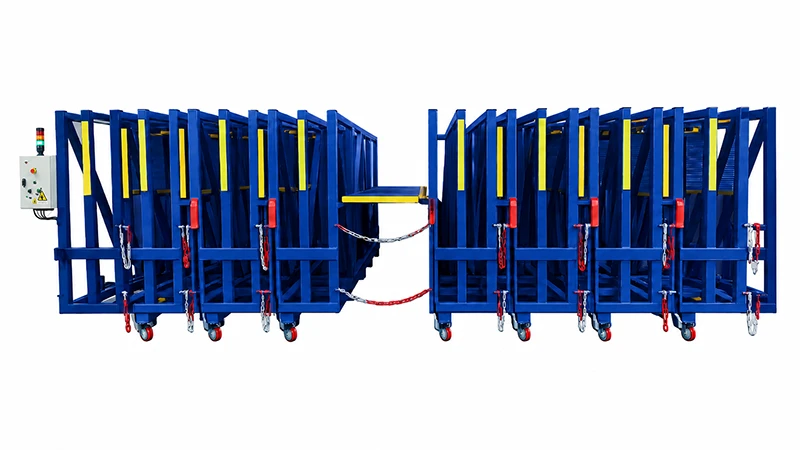

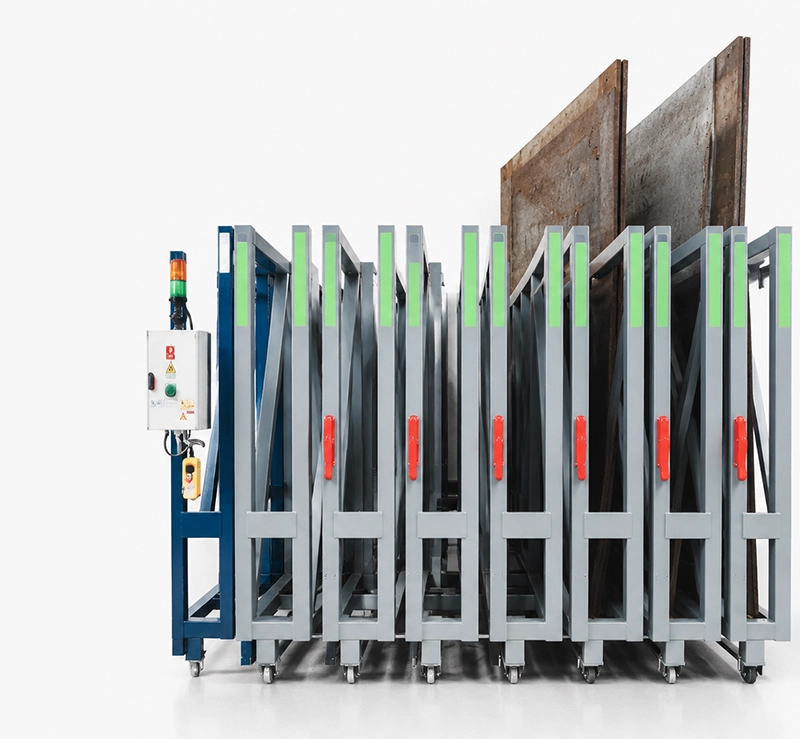

Фотогалерея продукта
Технические характеристики
| Параметр | Значение |
|---|---|
| Категория | Racks |
| Тип конструкции | Усиленный выдвижной вертикальный ящичный стеллаж для тяжёлых листов |
| Эффективная ширина ячейки | 30–125 мм (настраивается) |
| Нагрузка на ящик | до 2000 кг (усиленная конфигурация) |
| Толщина хранимого листа | от 10 мм (толстолистовой прокат, бронесталь, спецсплавы) |
| Угол наклона ящика | 3°–4° (защита от опрокидывания) |
| Типовые размеры листа | 2440×1220 / 3000×1500 / 4000×1500 мм |
| Основной каркас | Тяжёлый H-образный двутавр, прямоугольная труба, раскосы с талрепами |
| Ходовая часть | V-образные стальные ролики по угловым направляющим (тяжёлый режим, неровные полы) |
| Верхнее и нижнее ориентирование | Двойные подшипники в направляющих трубах (верх), двухзубые ролики в направляющих пазах (низ), защита от схода с рельсов |
| Защита поверхности | Резиновые вкладыши в ящики, нулевой жёсткий контакт с листом |
| Безопасность | Пружинные U-образные предохранительные штифты, ограничители опрокидывания |
| Совместимость | Мостовой кран / кран-балка / вакуумный подъёмник (обязательно над стеллажом) |
| Требования к полу | Ровное твёрдое покрытие; при тяжёлых нагрузках — угловые направляющие компенсируют неровности |
| Срок производства | 35–50 дней |
| Упаковка | Болтовая разборная конструкция под морской контейнер и сборку на месте |
Часто задаваемые вопросы
Для какого диапазона толщин листа подходит?
Система рассчитана на толстолистовой прокат от 10 мм и выше — конструкционная сталь, бронесталь, нержавеющая сталь, спецсплавы. Нагрузка на ящик до 2000 кг позволяет хранить тяжёлые толстые листы без деформации каркаса и ходовой части.
Чем отличается от стандартного вертикального стеллажа?
Усиленный H-образный каркас, более тяжёлые прямоугольные трубы и раскосы с талрепами. Ходовая часть — V-образные стальные ролики по угловым направляющим вместо полиуретановых колёс: это обеспечивает плавное выдвижение гружёного ящика даже на неровных полах и при максимальной нагрузке 2000 кг.
Обязателен ли мостовой кран?

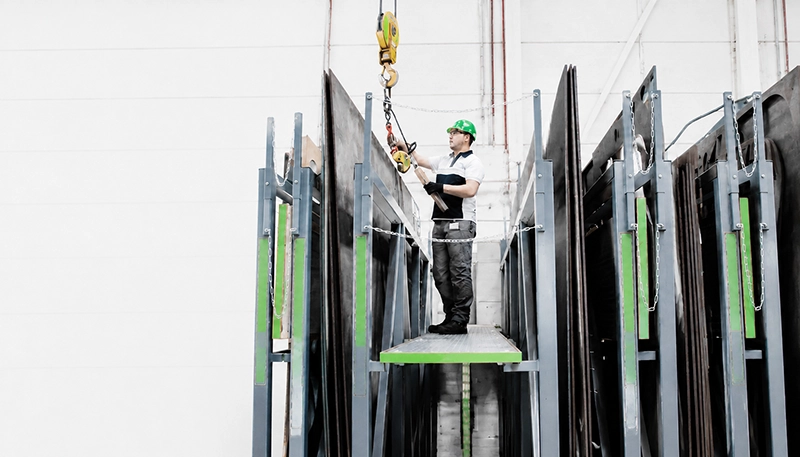

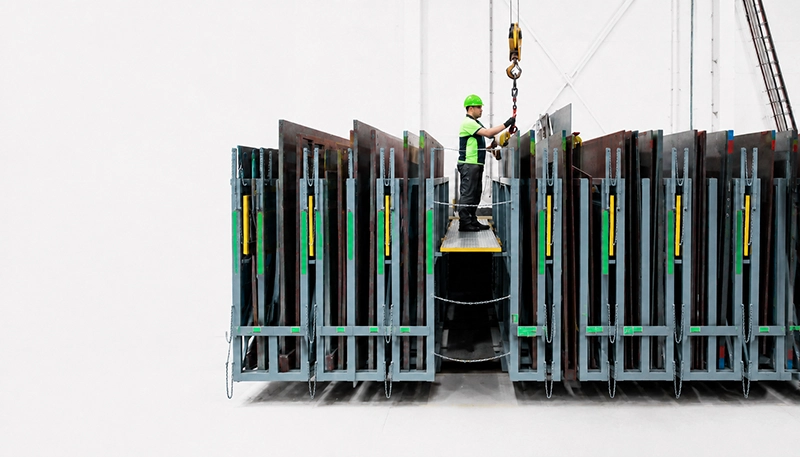

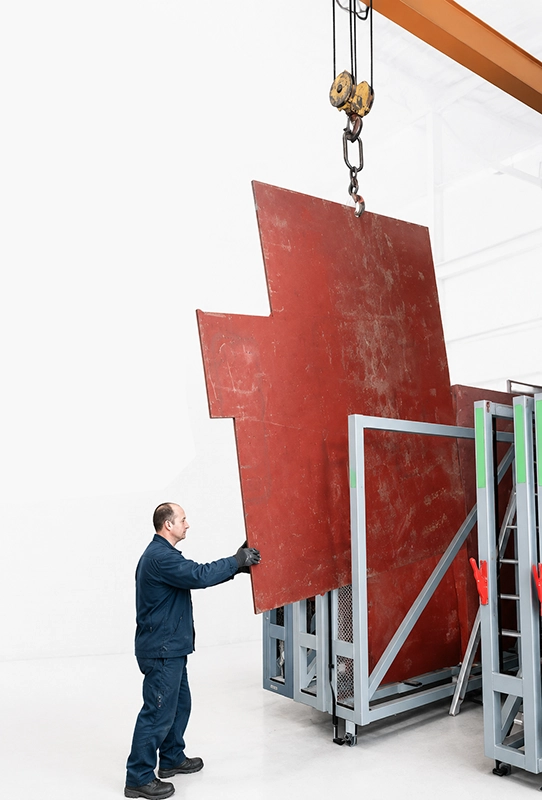

Да. Выборка тяжёлого листа из вертикального ящика выполняется краном, кран-балкой или вакуумным подъёмником, установленным над стеллажом. Без подъёмного оборудования сверху корректная и безопасная работа с тяжёлыми листами невозможна.
Можно ли настроить размеры под мой цех?
Да, все размеры настраиваются: высота, ширина, количество ярусов и ящиков, ширина ячейки (30–125 мм). Система проектируется под формат вашего листа, высоту потолка и тип подъёмного оборудования. Конструкция болтовая разборная — удобна для транспортировки в контейнере и монтажа на месте.
