Хранение листового металла
Четыре системы хранения для разных задач производства. Выбор зависит от типа
материала, толщины листа, доступной площади и требуемого уровня автоматизации.
Ниже — подробное описание каждого продукта и руководство по выбору.
Какую систему выбрать под ваш цех?
Выбор системы хранения зависит от четырёх ключевых факторов. Ответьте на вопросы ниже — и вы поймёте, какая система PLT подходит именно вам.
Толщина листа
До 3 мм — тонкий лист. 3–8 мм — средний. Свыше 8 мм — толстолистовой.
Площадь цеха
Ограниченная — вертикальное хранение. Свободная — горизонтальное.
Автоматизация
Ручное управление, кран-балка или полностью автоматический склад.
Нагрузка
От 500 до 5000 кг на ярус — определяет тип конструкции.
Матрица выбора
| Ваш сценарий | Рекомендация |
|---|---|
| Тонкий лист (0.5–3 мм), много наименований, мало места | Aplarack — вертикальное хранение, минимальная площадь |
| Толстолистовой металл (8–25 мм), тяжёлые листы до 5000 кг | Egrack — усиленная вертикальная конструкция |
| Смешанный ассортимент, универсальное хранение, ручное/крановое извлечение | Bplarack — горизонтальное выдвижное хранение |
| Нужна автоматизация, интеграция с лазерным станком, минимум операторов | Smrack — автоматический склад листового металла |
| Высокий цех (от 4 м), нужно максимизировать вертикальное пространство | Aplarack / Egrack — вертикальные многоярусные системы |
| Потолок до 3 м, требуется доступ погрузчика к каждому ярусу | Bplarack — горизонтальное с вилочным выдвижением |
Четыре системы хранения PLT
Bplarack
Горизонтальная выдвижная система · Универсальное хранение
Bplarack — базовая система PLT. Листовой металл хранится горизонтально в
выдвижных ящиках. Каждый ящик выдвигается независимо, обеспечивая доступ
к любой заготовке без перемещения верхних листов. Подходит для всех типов
листового металла — от тонкого алюминия до толстой стали.
Когда выбирать Bplarack:
- ✓ Универсальный ассортимент — разные толщины и материалы в одном стеллаже
- ✓ Смешанное хранение — сталь, алюминий, нержавейка, оцинковка
- ✓ Высота потолка от 2.5 м (компактные модули)
- ✓ Ручное, штурвальное или вилочное выдвижение
- ✓ Нагрузка 500–3000 кг на ящик
Три режима выдвижения:
500–2000 кг
2500–3000 кг
Тяжёлые листы

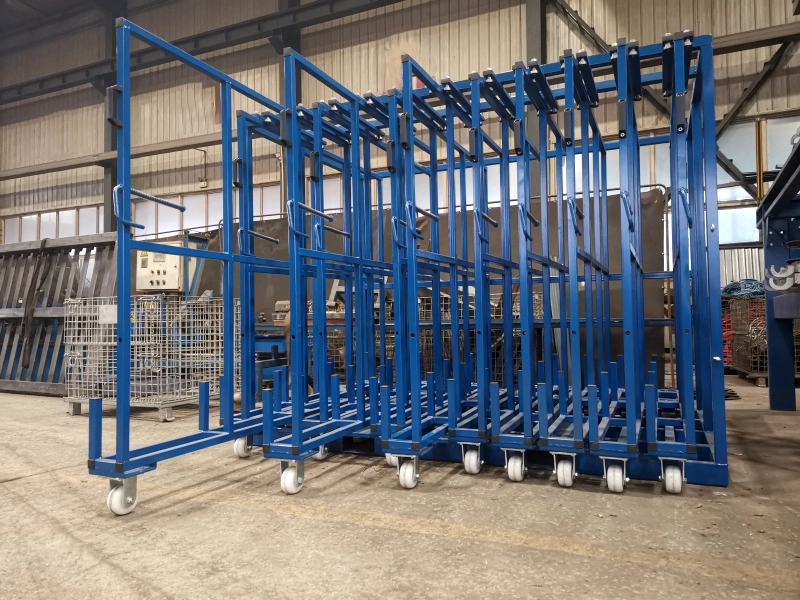

Aplarack
Вертикальная система · Для тонкого и среднего листа
Aplarack — вертикальная система хранения, где листы устанавливаются в
вертикальные слоты. Каждый слот вмещает один лист или группу однотипных
заготовок. Подходит для тонколистового металла (0.5–3 мм) и средних
толщин (3–6 мм), где важна экономия площади пола.
Когда выбирать Aplarack:
- ✓ Тонкий и средний лист (0.5–6 мм) — сталь, алюминий, оцинковка
- ✓ Ограниченная площадь цеха — экономия до 70% пола vs. штабель
- ✓ Много наименований — быстрый визуальный поиск по слотам
- ✓ Листы до 2000 кг, стандартный размер 3000×1500 мм
- ✓ Высота потолка от 3 м для многоярусной установки
Преимущества вертикального хранения:
Лист стоит ребром в отдельном слоте — поверхность не касается других
листов, царапины исключены. Доступ к любому наименованию — за секунды,
без перемещения верхних листов. Площадь склада используется в 3–5 раз
эффективнее, чем при штабельном хранении.

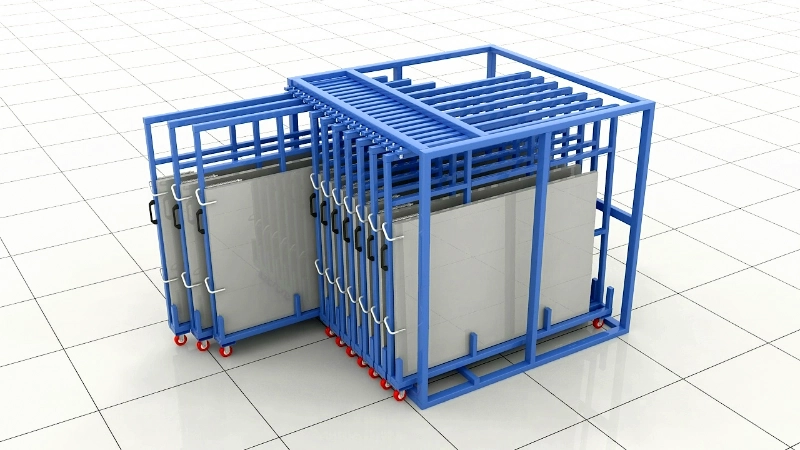

Egrack
Вертикальная усиленная система · Для тяжёлого и толстого листа
Egrack — вертикальная система с усиленной несущей конструкцией для
толстолистового металла (8–25 мм) и тяжёлых листов до 5000 кг. Профиль
рамы увеличен, слоты усилены дополнительными рёбрами жёсткости.
Предназначена для хранения листов, которые нельзя хранить горизонтально
из-за веса или риска деформации.
Когда выбирать Egrack:
- ✓ Толстолистовой металл (8–25 мм) — конструкционная сталь, нержавейка
- ✓ Тяжёлые листы — нагрузка до 5000 кг на слот
- ✓ Листы большого формата — до 6000×2000 мм
- ✓ Интеграция с мостовым краном или кран-балкой
- ✓ Защита от провисания и деформации тяжёлых листов
Отличие от Aplarack:
Aplarack рассчитан на тонкий и средний лист (до 2000 кг). Egrack —
на тяжёлый и толстый (до 5000 кг). У Egrack усиленный профиль рамы
(120×120×5 мм против 100×100×4.5 мм), дополнительные рёбра жёсткости
и усиленные опорные площадки в слотах. Для одного и того же цеха
Aplarack и Egrack могут устанавливаться совместно — отдельно для
тонкого и толстого металла.

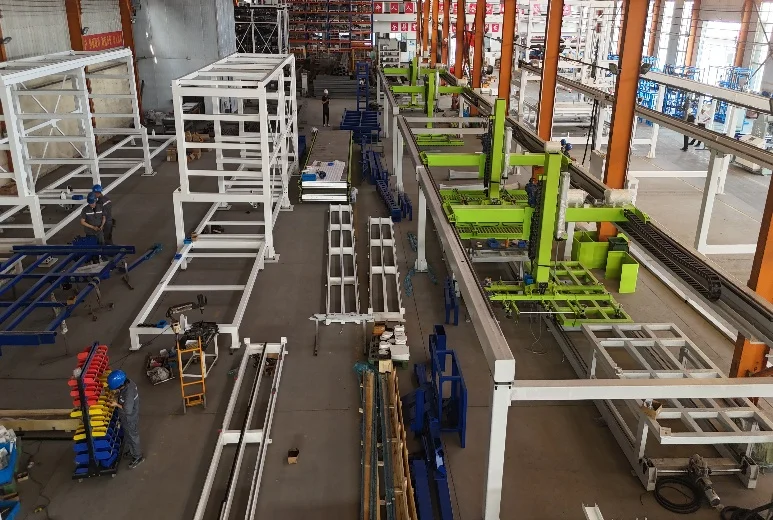

Smrack
Автоматический склад листового металла · Интеллектуальная система
Smrack — самостоятельная автоматизированная система хранения листового
металла. Портальный подъёмник с программным управлением автоматически
извлекает нужный лист из ячейки по команде оператора. Интегрируется с
лазерными станками, MES и ERP системами. Полностью исключает ручной
труд при загрузке и выгрузке листов.
Когда выбирать Smrack:
- ✓ Серийное производство — высокая частота загрузки/выгрузки
- ✓ Интеграция с лазерным станком — автоматическая подача листа
- ✓ Минимум операторов — один человек управляет всем складом
- ✓ Учёт материала в реальном времени — синхронизация с ERP
- ✓ Нагрузка 500–5000 кг на ячейку
Как устроена автоматизация:
Smrack — это не модификация ручного стеллажа, а отдельная
автоматизированная система. Включает: портальный подъёмник с ЧПУ,
систему позиционирования по координатам, пульт управления HMI,
датчики наличия листа в ячейке, ПО для учёта и управления складом.
Оператор выбирает наименование на экране — система сама находит
нужную ячейку, извлекает лист и подаёт его на станок.
Полное сравнение четырёх систем
| Параметр | Bplarack | Aplarack | Egrack | Smrack |
|---|---|---|---|---|
| Тип хранения | Горизонтальное | Вертикальное | Вертикальное | Автоматическое |
| Назначение | Универсальное | Тонкий/средний лист | Толстый/тяжёлый лист | Автоматический склад |
| Толщина листа | 0.5–25 мм | 0.5–6 мм | 8–25 мм | 0.5–25 мм |
| Нагрузка на ярус | 500–3000 кг | до 2000 кг | до 5000 кг | 500–5000 кг |
| Выдвижение | Ручное / Штурвальное / Вилочное | Слотовое | Слотовое усиленное | Автоматическое (ЧПУ) |
| Автоматизация | Нет | Нет | Нет | Да (портальный подъёмник) |
| Площадь пола | Средняя | Минимальная | Средняя | Средняя |
| Высота потолка | от 2.5 м | от 3 м | от 3 м | от 3.5 м |
| Совместимость | Погрузчик, кран, вакуум | Вакуум, ручной захват | Мостовой кран, кран-балка | Встроенный подъёмник |
| Интеграция с ERP | — | — | — | Да (MES/ERP) |
| Тип системы | Самостоятельная | Самостоятельная | Самостоятельная | Самостоятельная |
Типовые сценарии выбора
Несколько реальных примеров — как разные производства выбирают систему хранения.
Цех лазерной резки, тонкий лист
Задача: Хранение 40+ наименований тонкого листа (1–3 мм)
рядом с лазерным станком. Площадь ограничена.
Решение: Aplarack —
вертикальные слоты, быстрый поиск по наименованиям, минимальная площадь.
При высокой серийности — апгрейд до Smrack.
Завод металлоконструкций, толстый лист
Задача: Хранение толстолистовой стали (10–20 мм),
листы до 4000 кг. Есть мостовой кран.
Решение: Egrack —
усиленная вертикальная конструкция, интеграция с мостовым краном,
нагрузка до 5000 кг на слот.
Универсальный цех, смешанный металл
Задача: Хранение разных материалов и толщин — сталь,
алюминий, нержавейка от 1 до 12 мм. Нужен гибкий доступ.
Решение: Bplarack —
горизонтальные ящики, каждый лист в своём ящике, ручное или
штурвальное выдвижение.
Серийное производство, автоматизация
Задача: 24/7 подача листа на лазерный станок,
учёт материала в ERP, минимум операторов.
Решение: Smrack —
автоматический склад листового металла с портальным подъёмником,
ЧПУ-управление, интеграция с MES/ERP. Один оператор на весь склад.
